一.设备组成

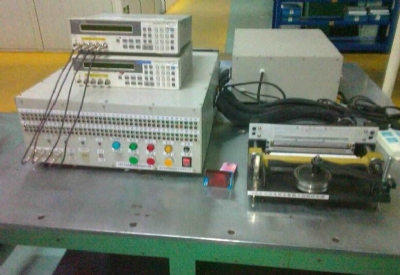

设备由漏电流测试仪、控制箱、测试夹具等三部分组成。
二.设备功能
1.通过漏电流测试仪界面设定充电电压、充电电压时间、漏电流等测试参数。使用漏电流测试仪的Handler 口，通过程序控制，最多能测试80 支分立片钽电容器或条状片钽电容器。
2.用拨码开关设定起始测试支数，测试机就从设定的起始测试支数开始工作。
3.分别在测试夹具上和控制箱上安装有二排共160 支LED指示灯，其中一排80 支为漏电流Good 指示灯，另一排80支为漏电流Bad 指示灯。测试人员将Bad 指示灯对应的片钽电容器做上标记，取下来后按标记剔除。
4.测试机有自动和手动二种工作状态，当工作于自动状态时，就从设定的起始测试支数开始工作，直到测试到最后一支结束。当工作于手动状态时，每按动一次启动按钮，只测试一支就停止。
三.测试参数
1.充电电压范围: 0～±DC1000V。
2.充电时间范围：500μS～9999.9S。
3.测试漏电流范围:1fA～19.9999 mA。
4.电压分辨率：
(1) -10.000V～+10.000V, ±00.001V；
(2) -100.000V～+100.000V, ±000.01V；
(3) -1000.000V～+1000.000V, ±0000.1V；
5.电流分辨率:
(1) ±020.0uA～±200.0 uA,000.1 uA。
(2) ±0.201mA～±2.000 mA,0.001mA。
(3) ±02.01mA～±20.00mA,00.01mA。
6.测试速度：2～3 支/秒（由充电时间而定）。
7.测试支数：0～80 支。
8.测试夹具：分立片钽电容器或条状片钽电容器夹具。
四.其它
1.使用带有Handler口的进口或国产漏电流测试仪。
2.将测试夹具更换成固钽或液钽电容器形式，就能测试固钽或液钽电容器的漏电流等参数。
