一.设备组成

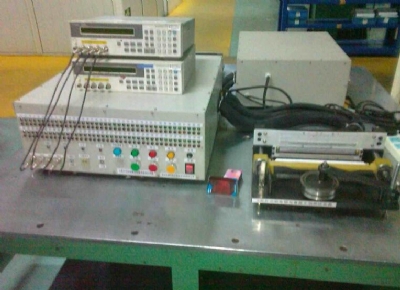

设备由容量测量仪、控制箱、测试夹具等三部分组成。
二.设备功能
1.通过容量测试仪界面设定容量、容量损耗、测试频率、测试电平等测试参数。使用容量测试仪的Handler 口，通过程序控制，采用“四端对”采样信号的测试方法，最多能
测试80 支分立片钽电容器或条状片钽电容器。
2.用拨码开关设定起始测试支数，测试机就从设定的起始测试支数开始工作。
3.分别在测试夹具上和控制箱上安装有二排共160 支LED指示灯，其中一排80 支为容量和容量损耗Good 指示灯，另一排80 支为容量和容量损耗Bad 指示灯。测试人员将
Bad 指示灯对应的片钽电容器做上标记，取下来后按标记剔除。
4.测试机有自动和手动二种工作状态，当工作于自动状态时，就从设定的起始测试支数开始工作，直到测试到最后一支结束。当工作于手动状态时，每按动一次启动钮，只测试一支就停止。
5.测试机有开路修正和短路修正功能。
三.测试参数
1.测试频率: 100Hz、120Hz、1KHz。
2.测试电平: 0.1V、0.3V、1V。
3.容量测试范围: ±1pF～±9.9999F。
4.容量测试精度: ±0.2%＋3 个字。
5.容量损耗测试范围: ±0.0001～±9.9999。
6.损耗测试精度: ±0.5%。
7.测试速度：2～3 支/秒。
8.测试支数：0～80 支。
9.测试夹具：分立片钽电容器或条状片钽电容器夹具。
四.其它
1.使用带有Handler口的进口或国产容量测试仪。
2.将测试夹具更换成固钽或液钽电容器形式，就能测试固钽或液钽电容器的容量、容量损耗等参数。
