一.设备构成
热风循环电热恒温箱由热风循环、排风、导流板、隔板、加热、控制等六部分组成。
二.设备功能
恒温箱内胆内放置5 层隔板，将需要加热的物体或工件放置于隔板上。在内胆两侧安装有导流板。当安装于恒温箱右侧的热风循环电机工作后,通过调节导流板的风量大小来保证内胆温度的均匀性。加热丝密封处理后放置于加热架上并置于热风循环风道回路中，这样既能保护加热丝温升不至于过高又能使风量温度均匀。当内胆内没有风压时，排风口风门关闭。一旦热风循环电机工作，排风口风门开启，少量热风由排风口排走。也可以外接排风管道，将内胆内的粉尘或有害气体排到室外，从而保护人和设备安全。
三.设备规格

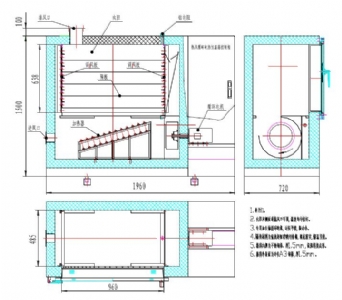

1.恒温箱外形尺寸：长×宽×高：1960×720×1650 mm。
2.恒温箱内胆尺寸:长×深×高：960×485×638mm， 0.297m³。
3.恒温箱电源功率：3Φ、AC380V、50HZ、7.0KW。
4.恒温箱内胆放置5 层隔板,每层承载能力为20KG。
5.恒温箱内胆、恒温箱门内侧、风道、导流板、加热丝架等全部采用0Cr18Ni9（304 型）不锈钢材料制成。板厚度:1.5mm。恒温箱外表面采用冷轧A3 钢板，板厚度:1.5mm。
6.恒温箱最高使用温度150℃。空载状态下,从室温升至150℃,时间≤40 分钟。
7.恒温箱在125℃时，用九点测温法，空载状态下，其工作区温度偏差≤±1.0℃；带载状态下，其工作区的温度偏差≤±2.0℃。
8.内胆两侧设计有调节风量大小和温度均匀性的调风板。
9.恒温箱正常工作时，箱体外表面温度小于45℃。
10.恒温箱有循环电机旋转检测电路，一旦循环电机出现异常,立即切断加热电源,同时声光报警。
11.恒温箱具有超温、过流、缺相等保护功能，一旦出现故障,立即切断加热电源，同时声光报警。
12.恒温箱具有工作定时功能，定时范围: 0～999 小时。
四.设备使用领域
1.由于设备温度均匀性好，适合元器件生产厂家对元器件高温老炼、筛选；适合整机生产厂家对整机高温老化；适合物料或工件的加热或烘干。
