钽电容器高低温手动测试设备

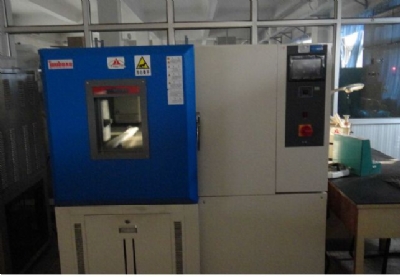

钽电容器高低温手动测试设备

一.设备简介
1.设备主要由高低温试验箱、控制柜、容量测试仪、漏电流测试仪、操作盘、信号采集箱、测试夹具等七部分组成。
2.设备功率:3Φ,AC380V、50HZ,13.5KW。
3.高低温箱内胆有效容积:0.231 立方米;工作温度范围:-75~150℃。
4.高低温试验箱内胆分成16个区,每个区放置1套测试夹具,每套测试夹具放置16支片钽或固钽或液钽产品,则一次最多可以放置和测试256支产品。
5.将放于测试夹具上的钽电容器(片钽或分立单支)置于高低温试验箱内胆的测试支架上。手工设定容量测试仪和漏电流测试仪的相关参数。在操作盘的触摸屏上将切换开关置于容量测试状态或漏电流测试状态,并设定测试的起始区号、起始支数号、测试方向(从小序号至大序号为正测试,从大序号至小序号为负测试)。每踩下脚踏开关一次,就会测试一支钽电容器参数,将参数手工记录下来。容量测试仪完成容量、容量损耗、ESR等参数测试,漏电流测试仪完成漏电流等参数测试。
二.设备特点
1.针对小批量购进钽电容器的研究所、高校进行电路实验、新产品研发、可靠性分析、参数建档等提供了强有力的技术支撑。
2.针对批量购进钽电容器的整机生产企业,对钽电容器进行入库前检验、使用前筛选、使用中跟踪、产品寿命评估、故障分析、参数建档及提高并保证整机产品质量,提供了很有说服力的数据。

3.通过将被测钽电容器放置于测试夹具上并置于高低温箱体内胆的高温印制板插座中的这种“胆内无引线”式的连接方式,并采用“四端对”采样信号的测量方法,使得外部干扰与线间耦合变得最小,从而为精准测量容量损耗和在100KHZ频率下准确测量ESR及测量0.1μF以下电容器的值成为实实在在的现实。


西安纵横机电控制技术有限责任公司
西安市高新开发区高新路51号
(029)88235861,88235863(兼传真)
邮箱: translink_zh@163.com
技术咨询:徐先生
